聯軸器是用來連接不同機構中的兩個軸(主動軸和從動軸)使它們一起轉動以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器具有緩沖、阻尼和改善軸系動態性能的作用。今天，我要向大家介紹膜片聯軸器。實際上，
膜片聯軸器是一種帶有彈性元件的柔性聯軸器。本文單獨介紹，說明這種耦合的重要性。
01 膜片聯軸器的組成和結構

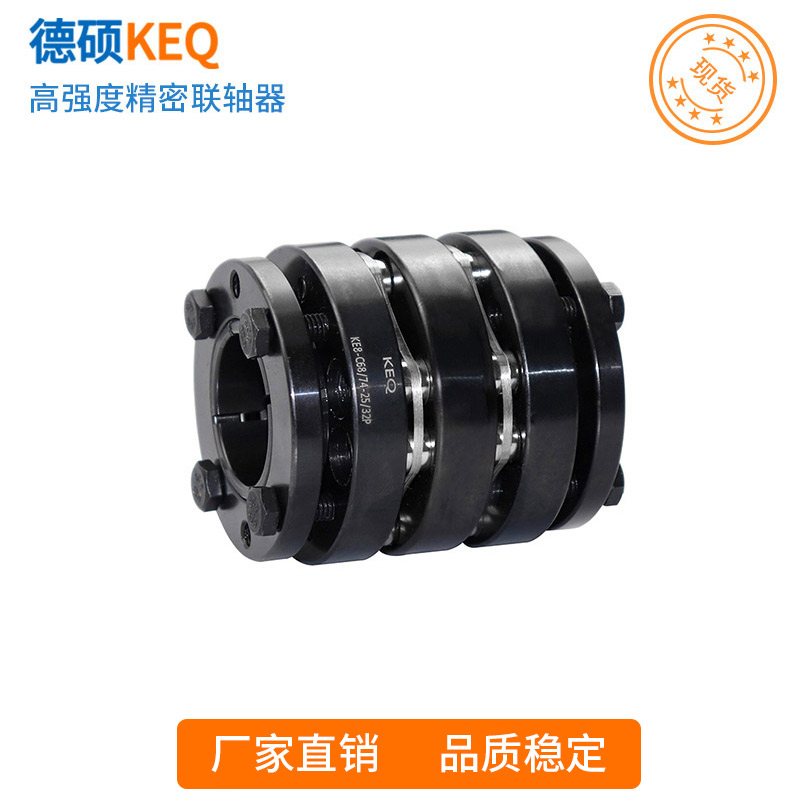

膜片聯軸器屬于金屬柔性聯軸器，是利用金屬?gòu)椥阅て鳛槿嵝栽鬟f扭矩的傳動裝置。其主要特點是:傳遞扭矩能力大，通過膜片變形吸收機組不對中，零部件之間無相對運動，即無磨損，無噪音，減振壽命長，無需潤滑。扭轉剛度和臨界轉速可以通過改變中間段的外徑或壁厚來調節，從而改善機組的扭振特性。
膜片聯軸器由至少一個隔膜和兩個襯套組成。一般來說，用銷釘固定在軸套上的膜片不會松動，也不會造成膜片與軸套之間的間隙。有的廠家提供兩個膜片，有的廠家提供三個膜片，中間有一個或兩個剛性元件，兩邊連接軸套。單膜片聯軸器和雙膜片聯軸器的區別在于處理各種偏差的能力。由于它要求隔膜以復雜的方式彎曲，因此single 膜片聯軸器不適合偏心。而double 膜片聯軸器可以同時向不同方向彎曲，以補償偏心。
02 膜片聯軸器的主要特點
(1)補償兩軸錯位的能力強。與齒輪聯軸器相比，角位移可增加一倍，徑向位移反作用力小，靈活性大，允許一定的軸向、徑向和角位移。
(2)減震效果明顯，無噪音，無磨損。
(3)適合在高溫(-80+300)和惡劣環境下工作，能在沖擊和振動條件下安全運行。
(4)傳動效率高，高達99.86%。特別適用于中高速大功率傳動。
(5)結構簡單，重量輕，體積小，拆裝方便。無需潤滑，無需移動機器(指帶中間軸的類型)即可組裝和拆卸。
(6)能準確無誤地傳遞轉速，可用于精密機械的傳動。
目前已知的膜片聯軸器可生產最大傳動功率50,000kw，最大轉速80,000rpm，最大長度12m的聯軸器。目前膜片聯軸器可以進行多種轉化。
03 膜片聯軸器的用途
膜片聯軸器廣泛用于各種機械設備的軸系傳動，如水泵(特別是大功率和化工泵)、風機、壓縮機、水力機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空(直升機)、船舶的高速動力傳動系統、汽輪機、活塞式動力傳動系統、履帶車、高速發電機組等。
04 膜片聯軸器異常聲音的原因
(1)兩半聯軸器之間的間隙過寬，導致膜片受到較大的軸向力，扭孔或扭螺栓磨損，產生差異。
(2)兩半聯軸器的軸向偏差或偏角過大，也會引起設備運行時的振動和異常噪音；
(3)當驅動端和被動端的速度不同時，設備運行時也會產生振動和異常噪音；
(4)電機轉速碼盤故障，導致電機轉速忽快忽慢，發出
膜片聯軸器異響。
